產品特點
轉速范圍寬廣，噪音小，可正、反轉，動作靈敏。徑向液壓平衡，因而工作壓力高，使用壽命長，并具有體積小、重量輕、結構簡單、使用、維修方便等特點。

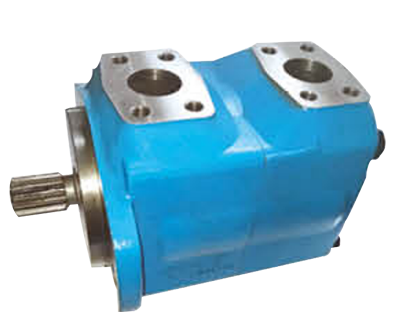

M系列葉片馬達
M系列葉片馬達
產品手冊適用于各種中高壓液壓系統，如漁船拖網機、船用錨機、絞車、工程機械等。
轉速范圍寬廣，噪音小，可正、反轉，動作靈敏。徑向液壓平衡，因而工作壓力高，使用壽命長，并具有體積小、重量輕、結構簡單、使用、維修方便等特點。
| 25M | 65 | A | -11 | C | 20 | |||
| 系列號 Series |
排量ml/r Displacement |
油口連接 Port connections |
軸伸形式 Shaft type |
出油口位置 Outlet positions |
設計號 Design number |
|||
| 標準 軸承 Standard bearing |
25M | 重型 軸承 Heavy- duty bearings |
26M | 42、55、65 |
SAE 2-螺栓安裝法蘭和
2-bolt mounting |
1-平鍵軸
11-花鍵軸 |
(從泵的蓋端看) (Viewed from cover end of pump) A-進油口對面 Opposite inlet B-從進油口逆時針90° 90° CCW from inlet C-進油口同側 Inline with inlet D-從進油口順時針90° 90° CW from inlet |
20-29 |
| 35M | 36M | 80、95、115 | ||||||
| 45M | 46M | 130、155、185 | ||||||
| 5OM | 51M | 220、255、300 | ||||||
