產品特點
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。

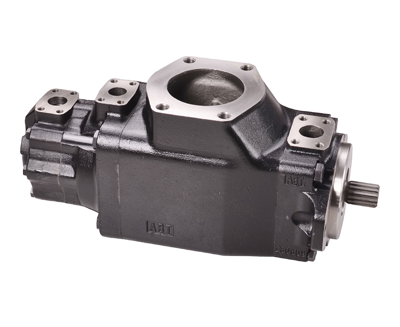

T6,T67,T7系列三聯泵
T6,T67,T7系列三聯泵
產品手冊適用于塑膠機械、壓鑄機械、冶金機械、煉油機械、壓力機械、工程機械及船帕機械等的高壓高性能柱銷式葉片泵。
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。
| T6DCC | (M) | -042 | -017 | -010 | -1 | R | 02 | -A | 1 | 01 |
| 系列號Series | 類別代號Type Code |
軸端泵排量代號 Flow-shaft end Pump |
中間泵排量代號 Flow-mid pump |
蓋端泵排量代號 Flow-cover end pump |
軸伸形式Shaft type |
旋轉方向Rotation | 油口位置Port posrtions | 設計號Design | 密封等級Sealing Level | 油口尺寸Port dimensions |
| T67DBB (S) |
無：工業用型
M:車用型
S:車用型采用SAEJ744c安裝法蘭
NO:industrial type
S: truck type use sAe SAE C J744installation flange |
014/B14,017/B17, 020/B20,024/B24, 028/B28,031/B31, 035/B35,038/B38, 042/B42,045/B45, 050/B50,061
|
B02,B03,B04,B05,B06,B07, B08,B10,B12,B15,B20 |
B02,B03,B04,B05,B06,B07, B08,B10,B12,B15,B20 |
見軸伸尺寸
See size of shaft |
從泵的軸端看
R-順時針旋轉
L-逆時針旋轉
Viewed from shaft end of pump
R-right hand
L-left hand for counter- |

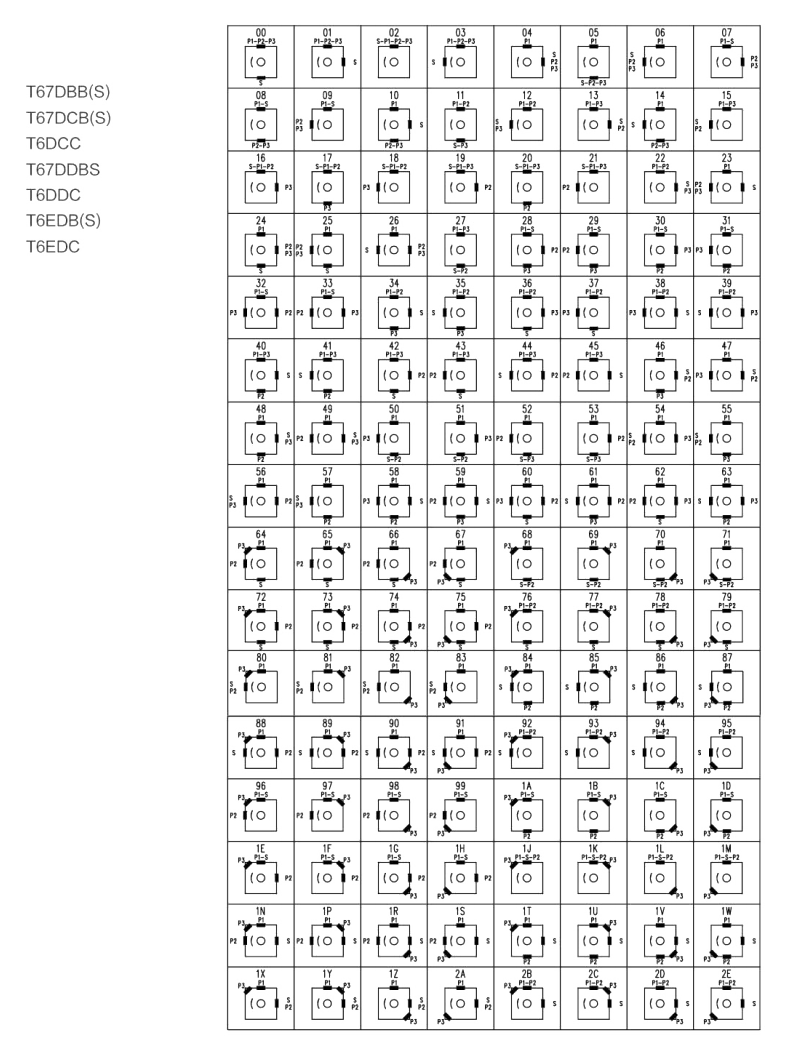

見下圖 see picture below |
A |
1-S1, 5-S5,氟橡膠Fluororubber |
無此選項NO |
| T67DCB (S) |
014/B14,017/B17, 020/B20,024/B24, 028/B28,031/B31, 035/B35.038/B38042 /B42,045/B45,050/B50,061
|
003/B03,005/B05,006/B06, 008/B08,010/B10,012/B12, 014/B14,017/B17,020/B20, 022/B22025/B25,028/B28,031/B31 |
B02,B03,B04,B05,B06, B07,B08,B10,B12,B15,B20 |
|||||||
| T6DCC |
014/B14,017/B17020/B20, 024/B24,028/B28,031/B31, 035/B35,038/B38,042/B42, 045/B45,050/B50,061
|
003/B03,005/B05,006/B06,008/B08, 010/B10,012/B12,014/B14,017/B17020/ B20,022/B22,025/B25,028/B28031/B31 |
003/B03,005/B05,006/B06,008/B08, 010/B10,012/B12,014/B14,017/B17020 /B20,022/B22,025/B25,028/B28,031/B31 |
00、01,見安裝連接尺寸See installation dimensions | ||||||
| T67DDBS |
014/B14,017/B17020/B20, 024/B24,028/B28,031/B31, 035/B35,038/B38,042/B42, 045/B45,050/B50,061
|
014/B14,017/B17,020/B20,024/B24, 028/B28,031/B31,035/B35,038/B38, 042/B42,045/B45050/B50,061 |
B02,B03,B04,B05,B06,B07, B08,B10,B12,B15,B20 |
無此選項NO | ||||||
| T6DDC |
014/B14,017/B17,020/B20, 024/B24,028/B28,031/B31, 035/B35,038/B38042/B42, 045/B45
|
014/B14,017/B17,020/B20,024/B24, 028/B28,031/B31,035/B35,038/B38042 /B42,045/B45, |
003/B03,005/B05,006/B06,008/B08, 010/B10,012/B12,014/B14,017/B17020 /B20,022/B22, |
00、01,見安裝連接尺寸See installation | ||||||
|
050/B50,061
|
050/B50,061 | 025/B25,028/B28,031/B31 | dimensions | |||||||
| T6EDB (S)T6EDC |
042,045,050,052,057, 062,066,072,085
|
014/B14,017/B17,020/B20,024/B24, 028/B28,031/B31,035/B35,038/B38, 042/B42,045/B45050/B50.061 |
B02,B03,B04,B05,B06,B07, B08,B10,B12,B15,B20 |
無此選項NO | ||||||
|
042,045,050,052,057,062,0 66,072,085
|
014/B14,017/B17,020/B20,024/B24, 028/B28,031/B31,035/B35,038/B38, 042/B42,045/B45050/B50,061 |
003/B03,005/B05006/B06.008/ B08010/B10,012/B12,014/B14, 017/B17,020/B20,022/B22025/B25, 028/B28,031/B31 |
00、01,見安裝連接尺寸See installation dimensions |
