產品特點
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。
4、尾端根據需求可選擇驅動加葉片泵、齒挖泵、柱寒泵。

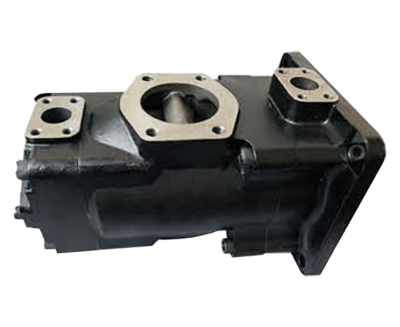

T7EE,T7EES系列通軸式葉片泵
T7EE,T7EES系列通軸式葉片泵
產品手冊適用于工程機械特別是行走機械的高壓高性能柱銷式葉片泵。
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。
4、尾端根據需求可選擇驅動加葉片泵、齒挖泵、柱寒泵。
| T7EE | -62 | -62 | -2 | R | 0 | -A | 0 | 0 | M0 |
| 系列號 Series |
軸端泵排量代號 Flow-shaft end Pump |
蓋端泵排量代號 Flow-cover end Pump |
軸伸形式 Shaft type |
旋轉方向 Rotation |
油口位置 Port Positions |
設計號 Design number |
密封等級 Sealing Level |
后驅動聯軸 節連接套 coupling adaptor |
油口尺寸 Port dimensions |
| T7EET6EE ISO 4螺釘安裝 法蘭250 ISO 4 bolts 3019-2 Mounting flange 250 B4 HW |
042,045, 050,052, 057,062, 066,072, 085 |
042,045, 050,052, 057,062, 066,072, 085 |
2=平鍵軸 2=keyed (Iso 3019 2-G45N) |
從泵的軸端看 Viewed from shaft end of pump R-順時針旋轉 right hand for clockwise L-逆時針旋轉 left hand for counter- clockwise |
見下圖 see picture below |
A | 1-S1,丁腈橡膠 NBR Nitrile rubber 5-S5，氟橡膠 Fluororubber |
0=none
|
Mo see |
| T7EEST6EES SAEE4螺釘安 裝法蘭165.1 SAEE 4 bolts J744 mounting flange |
|||||||||
|
5=平鍵軸 3=花健軸
|
