產品特點
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。

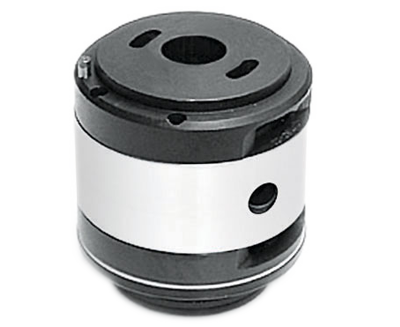

T6,T7系列泵芯
T6,T7系列泵芯
產品手冊適用于工程機械特別是行走機械的高壓高性能柱銷式葉片泵。
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。

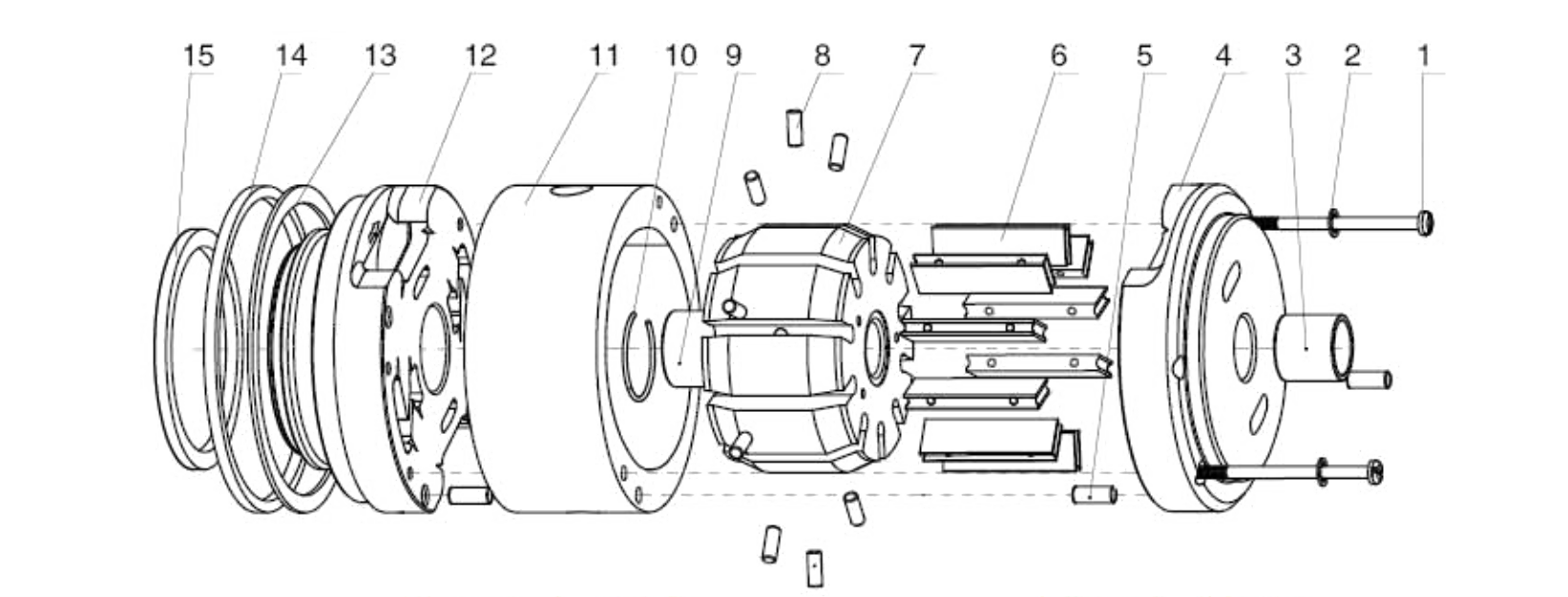

| 序號 NO. |
名稱Part |
數量 |
| 6 | 葉片 kit vane | 10 or 12 |
| 7 | 轉子rotor | 1 |
| 8 | 柱銷Pins | 10 or 12 |
| 9 | 密封套Seal bush | 1 |
| 10 | 孔用鋼絲擋囫 Roundwire snap rings for hole |
1 |
| 序號 NO. |
名稱Part | 數量 Qty |
| 6 | 葉片 kit vane | 10 or 12 |
| 7 | 轉子rotor | 1 |
| 8 | 柱銷Pins | 10 or 12 |
| 9 | 密封套Seal bush | 1 |
| 10 | 孔用鋼絲擋囫 Roundwire snap rings for hole |
1 |
| 序號 NO. |
名稱Part | 數董 oty |
| 11 | 定子cam ring | 1 |
| 12 | 壓力惻板outiet support plate | 1 |
| 13 | 擋圈retainer | 1 |
| 14 | 矩形密封圈rectangle seal kit | 1 |
| 15 | 矩形密封圈roctangle seal kit | 1 |
| 前泵芯/Front cartridge | T6Dc | -45 | R | |
|
泵芯名稱
|
系列號 Series |
排量代號 Flow code |
旋轉方向 Rotation |
密封等級 Sealing Level |
|
單泵芯Single pump cartridge
|
T7B(S),17BB(S),T67CB,T67DB, T67EB.T67DBB,T67DCB, T67DDBS,T67EDB |
B02,B03,B04.B05,BO6,B07,B08,
|
從泵的軸端看
|
1-S1,丁氰橡膠
|
| T7D(S),17DB(S),T7ED(S),T67DC, T67ED |
B14.B17.B20.B22,B24,B28.B31,
|
|||
| T7E(S),T7EE(S),17ED(S) |
042,045,050,052,054,057,062,
|
|||
| T6C,T6CC,T67CB,T6DC,T6EC, r6DCC,T67DCB,T6DDCs, T6EDC(S) |
003/B03,005/B05,006/B06,008/
|
|||
| T6D,T6DC,T67DB,T6ED,T6DCC, T67DBB,T67DCB,T6DDCS T67DDBS,TGEDC(S),T67EDB |
014/B14,017/B17,020/B20,
|
|||
| T6E,T6EC,T67EB,T6ED,T6EDC(S), T67EDB |
042,045,050.052,057,062,066,
|

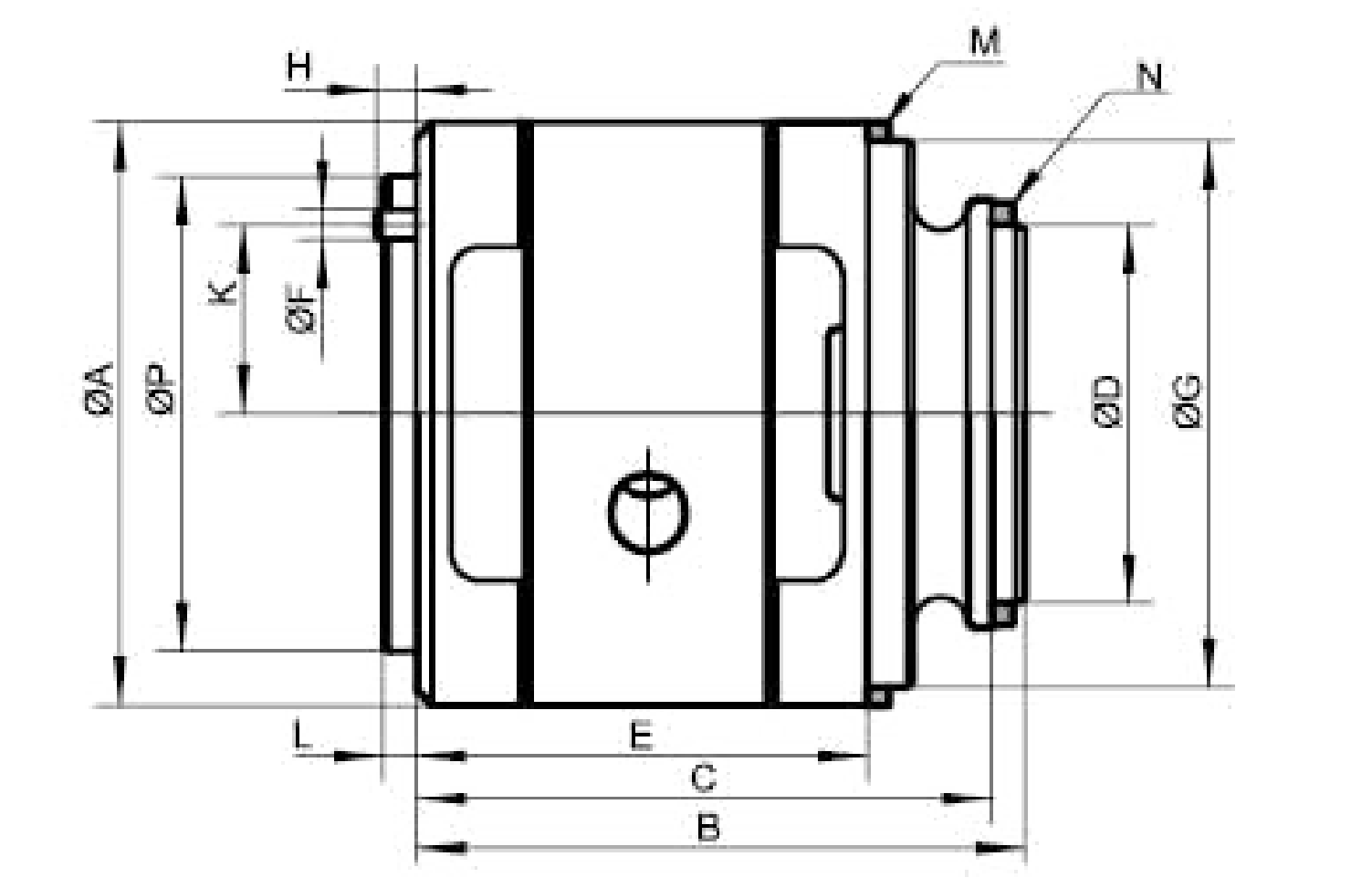

| 泵芯名稱 Cartridge name |
滑動軸承內徑 Sliding bearing diameter |
ΦA | B | C | ΦD | E | F | ΦG | H | K | M{橡膠平墊| Rubber washer) |
N[橡膠平熱 Rubber washer) |
ΦP | L |
| 單泵芯/Single pump cartridge T6C,17B(S) |
Φ15.9 | 95.25 | 99.4 | 93.9 | 61.9 | |72.1 | 4.8 | 89.1 | 4.8 | 43.7 | 88.5×3.53 | 6O×3.53 | 77.7 | 5.5 |
| 前泵芯/Front cartridge T6CC,167CB.17BB(S) |
無滑動軸承 No |
|||||||||||||
| 后泵芯/Rear cartridge T6CC,17BB(S).T67C8,T6DCc, T67DBB,T67DCB,T6DDcs, T67DDBS.T6EDC(S).T67EDB |
Φ19.05 | |||||||||||||
| 后泵芯/Rear cartridge T6DC,17DB(S).17EB(S),T67DB, T67DC,T6EC.T67EC.T67EB |
Φ22.225 | |||||||||||||
| 中泵芯/Middle cartridge T6DCC,167DBB,167DcB |
無滑動軸承 No |
95.25 | 83.4 | 773 | 52.6 | - | 4.8 | - | 4.8 | 43.7 | 89x2.4 | 52x2.4 | 77.7 | 5.5 |
| 單泵芯/Single pump cartridge T6D,17D(S)前泵芯/Front cartridge T6Dcc,T67DB8,T67DCB |
Φ22.225 | 123 | 132.4 | 125.8 | 71.9 | 102.2 | 6.4 | 108.1 | 8 | 41.2 | 107.5×3.53 | 69.5×3.53 | 無此臺階 No |
|
| 前泵芯/Front cartridge T6DC,T67DB.17DB(S).17DD(S). T67DC,T6DDCs,T670DBs |
無滑動軸承 No |
|||||||||||||
| 后泵芯/Rear cartridge T6ED,17DD(S) 中泵芯/Middle cartridge T6EDC(S). T67EDB |
Φ28.6 | |||||||||||||
| 中泵芯/Middle cartridge T6oDCS,T67DDBS 后泵芯/Rear cartridge 17DD(S) |
Φ22.225 | |||||||||||||
| 單泵芯/Single pump cartridge T6E,17E(S) |
Φ28.6 | 143.08 | 150.3 | 142.5 | 88.o | 113 | 8.o | 137.o | 8.o | 49.2 | 136.1×3.53 | 85.3×3.53 | ||
| 前泵芯/Front cartridge T6ED.T6EC,T67EB.17EB(S). T7ED(S).17EE(S).T6EDC(s). T67EDB,T67EC |
無滑動軸承 No |
|||||||||||||
| 泵芯名稱 Cartridge name |
轉子內花鍵齒廓參數Inside spline tooth outline parameter of rotor | ||||
| 齒數 Number of teeth |
徑節 Pitch |
壓力角 Pressure angle |
大徑 Major diameter| |
小徑 Minor diameter |
|
| 前泵芯/Front cartridge T6CC,17BB(S),T67CB 中泵芯/Middle cartridge T6DCC,T67DBB,T67DCB |
32 | 40/80 | 45° | 21.41 | 19.9 |
| 單泵芯/Single pump cartridge T6C,T7B(S) 后泵芯/Rear cartridge T6cc,T7BB(S),T7DB(S), 17DD(S),17EB(S),T67CB,T6Dc,T67DB,T6EC, T67EB,T67DC,T67EC.T6DCC,167DBB,T67DCB, T6DDCS,T67DDBS,T6EDC(S),T67EDB |
28 | 40/80 | 45° | 18.87 | 17.4 |
| 單泵芯/Single pump cartridge T6D 前桑芯/Front cartridge T6DC,T67DB,T6DCC, T67DBB,T67DCB,T6DDCS,T67DDBS, 中泵芯/Middle cartridge 6EDC(S),167EDB 后泵芯/Rear cartridge T6ED,17ED(S),17EE(S) |
25 | 24/48 | 45° | 28.19 | 25.8 |
| 中泵芯Middle cartridge T6DDCS,T6DDBS | 20 | 24/48 | 45° | 22.89 | 20.5 |
| 單泵芯/Single pump cartridge T6E，T7E(S) 前泵芯/Front cartridge T6EC,T67EB,T6ED, T6EDC(S),T67EDB |
34 | 24/48 | 45° | 37.72 | 35.4 |
