產品特點
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。

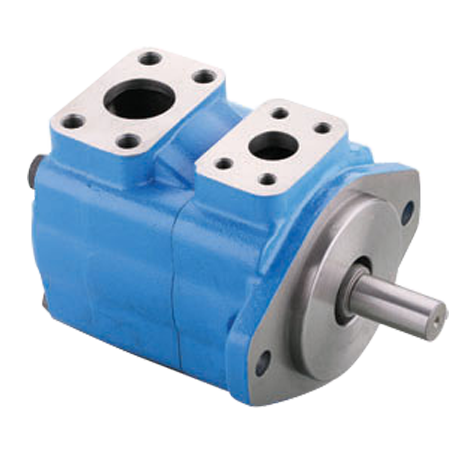

V系列單泵
V系列單泵
產品手冊適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能子母葉片泵。
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。

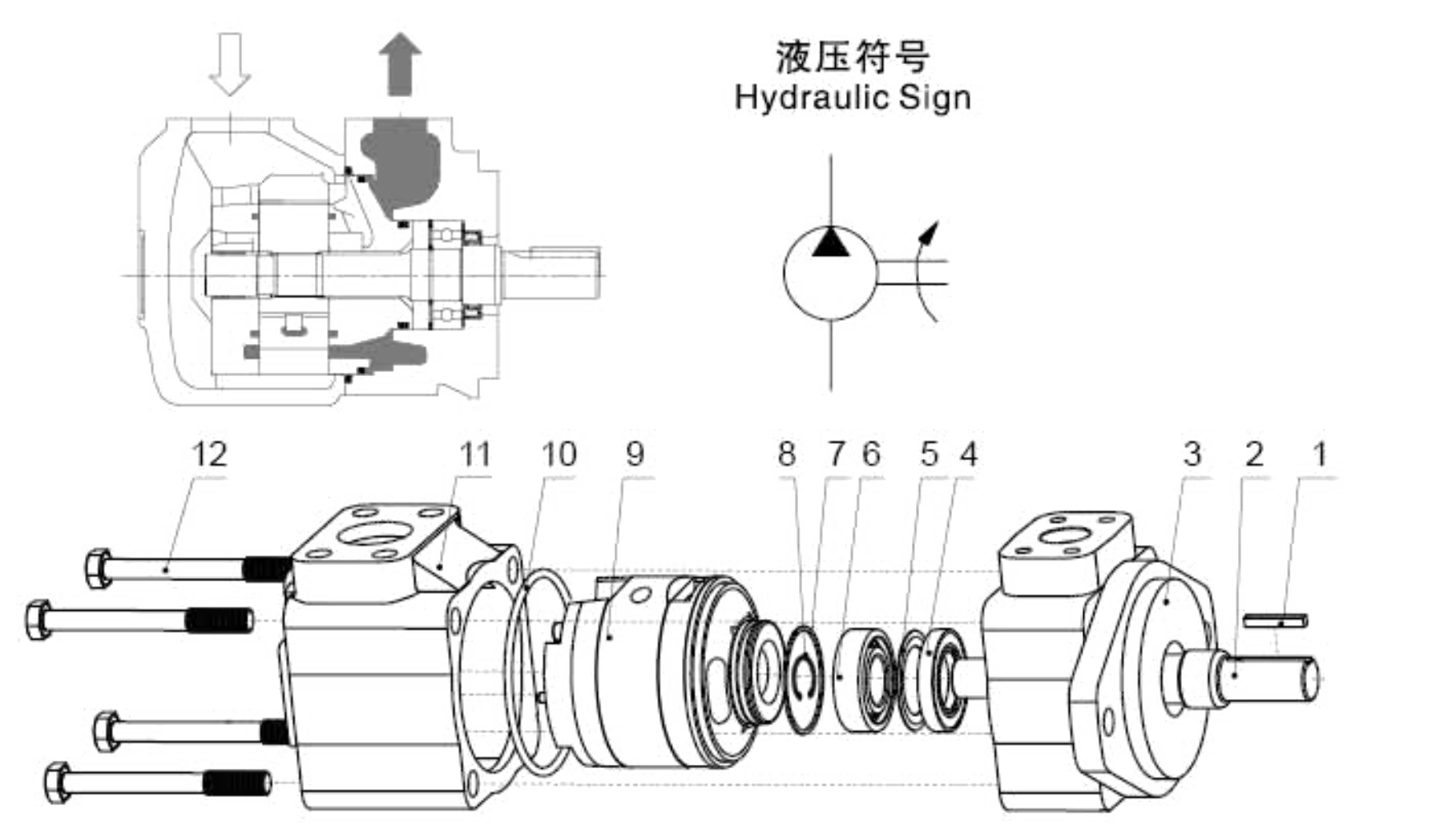

| 序號No. | 名稱Part | 數量Qty |
| 1 | 平鍵straight key | 1 |
| 2 | 袖shafl | 1 |
| 3 | 前蓋Front cover | 1 |
| 4 | 油封shaft seal | 1 |
| 序號NO. | 名稱Part | 數量Qty |
| 5 | 墊片gasket | 1 |
| 6 | 滾動軸承Ball bearing | 1 |
| 7 | 疊形擋圄pile type retainer | 1 |
| 8 | 軸用彈性擋圄cir clip for shaft | 1 |
| 序號NO. | 名稱Part | 數量Qty |
| 9 | 泵芯cartridge | 1 |
| 10 | O型圈O ring | 1 |
| 11 | 后蓋Rear cover | 1 |
| 12 | 六角頭螺栓hexagon headed boit | 4 |
| (F3-) | 25V | 19 | A | -1 | A | 22 | R |
| 前注 Note |
系列號 Series |
▲排量代號 Flow code |
油口連接 Port connections |
軸伸形式 Shaft type |
出油口位置 Outlet positions |
設計號 Design number |
旋轉方向 Rotation |
|
無標記
|
20v | 2,3,4.5,6,7,8.9, 10,11,12,14 |
A-SAE 4螺栓法蘭 4-bolt flange |
1-平鍵軸 Str key 151-花鍵軸 Spline |
(從泵的蓋端看)
|
22 |
(從泵的軸端看)
|
| 25V | 10,12,14,15,17, 19,21,25 |
1-平鍵軸
|
|||||
| 35v | 21,25,30,32,35, 38,45 |
||||||
| 45V | 42,45,50,57,60, 66,75 |
