產品特點
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。

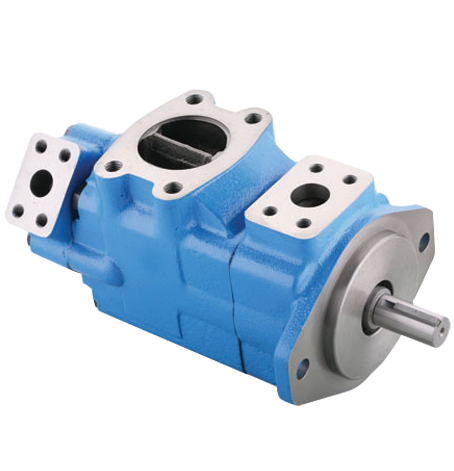

V系列雙聯泵
V系列雙聯泵
產品手冊適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能子母葉片泵。
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。
| (F3-) | 3525V | 38 | A | 17 | -1 | AB | 22 | R |
| 前注 Note |
系列號 Series |
▲軸端泵排量代號 Flow-Shaft end code |
油口連接 Port connections |
▲蓋端泵排量代號 Flow-Cover end code |
軸伸形式 Shaft type |
出油口位置 Outlet positions |
設計號 Design number |
旋轉方向 Rotation orau |
|
無標記
|
2520V | 10,12,14,15,17, 19,21,25 |
A-SAE 4螺栓法蘭 4-bolt flange |
2,3,4,5.6.7.8,9,10, 11,12,14 |
1-平鍵軸
|
見下表 See below |
22 |
(從泵的軸端看)
|
| 3520V | 21,25,30,32,35, 38,45 |
2,3.4.5,6,7.8.9,10, 11,12,14 |
||||||
| 3525V | 21,25,30,32,35, 38,45 |
10.12,14,15,17, 19,21,25 |
||||||
| 4520V | 42,45,50,57,6o, 66,75 |
2,3.4.5.6.7,8,9,10, 11,12,14 |
||||||
| 4525V | 42,45,50,57,60, 66,75 |
10,12,14,15,17, 19,21,25 |
||||||
| 4535V | 42,45,50,57,60, 66,75 |
21,25,30,32,35, 38,45 |
