產品特點
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。

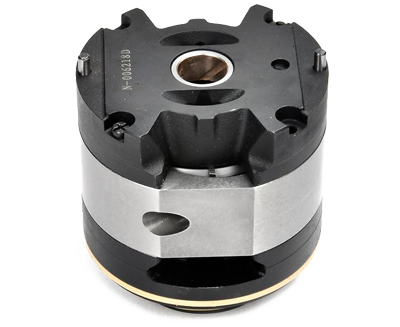

V系列泵芯
V系列泵芯
產品手冊適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能子母葉片泵。
1、采用子母葉片及施壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。
2、12葉片制減小了流量脈動的振幅，系統噪聲特性低。
3、多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。
4、泵芯的插裝式結構，現場維修更方便。
| (F3-) | PC- | 25V | 19 | R | 10 |
| 前注 Note |
泵芯標志 Cartridge mark |
系列號 Series |
▲排量代號 Flow code |
旋轉方向 Rotation |
設計號 Design number |
| 無標記No-marking: 石油系油Petroleum series oil 乳化液emulsification fluid 水-乙二醇waler glycol-fluid F3:磷酸酯液phosphate ester fluid |
PC-單泵泵芯 雙聯泵軸端泵芯 Cartridge kit of single pump double pump shaft end PCT-雙聯泵蓋端泵芯 Cartridge kit of double pump cover end |
20v | 2,3,4,5,6,7,8,9, 10,11,12,14 |
(從泵的軸端看) (Viewed from shaft end of pump) L-逆時針旋轉 Left hand for counter clockwise R-順時針旋轉 Right hand for clockwise |
10 |
| 25V | 10,12,14,15,17, 19.21,25 |
||||
| 35v | 21,25,30,32,35, 38,45 |
||||
| 45V | 42,45,5O,57,60, 66,75 |

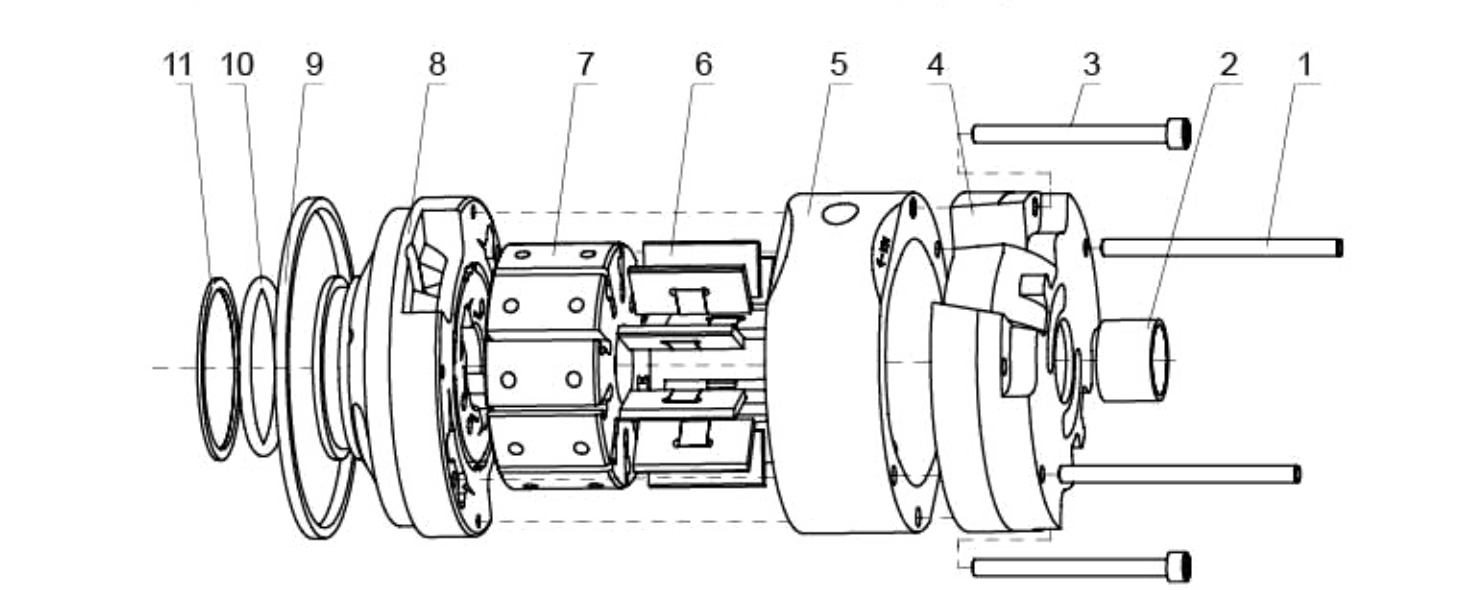

| 序號NO. | 名稱Part | 數量Qty | |||||
| 1 | 銷Pin | 2 | |||||
| 2 | 滑動軸承sliding bearing | 1 | |||||
| 3 | 十字槽盤頭螺釘cross pan head bolts | 2 | |||||
| 4 | 側板inlet support plate | 1 | |||||
| 序號NO. | 名稱Part | 數量Oty | |||||||
| 5 | 定子cam ring | 1 | |||||||
| 6 | 葉片vane kat | 12 | |||||||
| 7 | 轉子Rotor | 1 | |||||||
| 8 | 壓力惻板outet support plate | 1 | |||||||
| 序號NO. | 名稱Part | 數量Qty | |||
| 9 | 擋圈Retainer | 1 | |||
| 10 | O型圈Oring | 1 | |||
| 11 | 擋圈Rotainer | 1 | |||

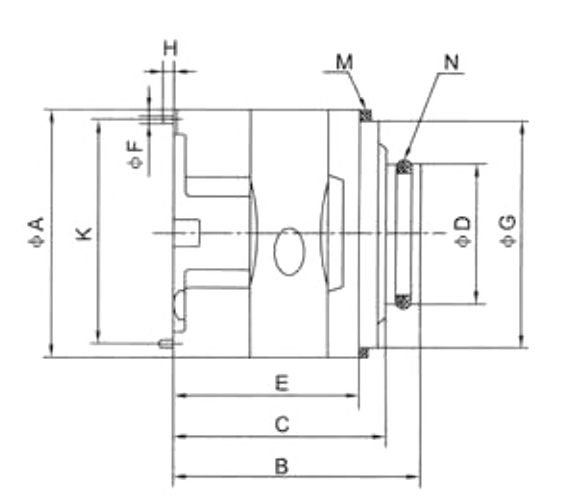

| 系列號 Series |
∅A | B | C | ∅D | E | ∅F | ∅G | H | K | M(擋圖Gasket) | M(O形圈O-Ring | ||||||||||||||
| 2ov | 82.55 | 81.5 | 70.1 | 47 | 61.5 | 4.8 | 76.2 | 7 | 73.6 | 82.76x76.26x3.5 | 40x3.55 | ||||||||||||||
| 25V | 96.8 | 98.8 | 87 | 52,2 | 71.2 | 4.8 | 90.5 | 7 | 88.19 | 97x91x3.5 | 44x3.53 | ||||||||||||||
| 35v | 114.3 | 117.7 | 105 | 72.2 | 90.3 | 6.4 | 108 | 8 | 103.94 | 114.5x108.5x3.5 | 63.09x3.53 | ||||||||||||||
| 45V | 133.35 | 141.1 | 129.6 | 80.2 | 105.5 | 6.4 | 127 | 8 | 123.8 | 133.6x127.6x3.5 | 71x3.55 | ||||||||||||||
| 系列號 Serlies |
轉子內花健齒廊參數Inside spline tooth outline paramenter of rotor | ||||||||||||||||||||||||
| 齒數 Numberof teeth |
徑節 Pitch |
壓力角 pressure angle |
大徑 小徑 Major Diameter Minor Dlameter |
||||||||||||||||||||||
| 2ov | 3o | 48/96 | 45R | 16.617 | 15.56 | ||||||||||||||||||||
| 25V | 40 | 48/96 | 45° | 21.9 | 20.86 | ||||||||||||||||||||
| 35v | 37 | 40/80 | 45° | 24.38 | 23.1 | ||||||||||||||||||||
| 45V | 14 | 12/24 | 3o" | 32.59 | 27.6 | ||||||||||||||||||||
