產品特點
1、采用液壓平衡的子母葉片結構及10葉片制的設計，壓力更高，最高達到21MPa。
2、采用浮動側板結構，可自動補償端面間隙，使泵在高壓下能保持較高的容積效率。
3、側板采用雙金屬材料，提高了抗咬合性能，使泵的使用壽命更長。

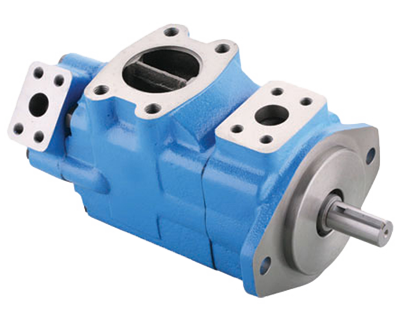

VQ系列雙聯泵
VQ系列雙聯泵
產品手冊適用于工程機械的高壓高性能子母葉片泵。
1、采用液壓平衡的子母葉片結構及10葉片制的設計，壓力更高，最高達到21MPa。
2、采用浮動側板結構，可自動補償端面間隙，使泵在高壓下能保持較高的容積效率。
3、側板采用雙金屬材料，提高了抗咬合性能，使泵的使用壽命更長。

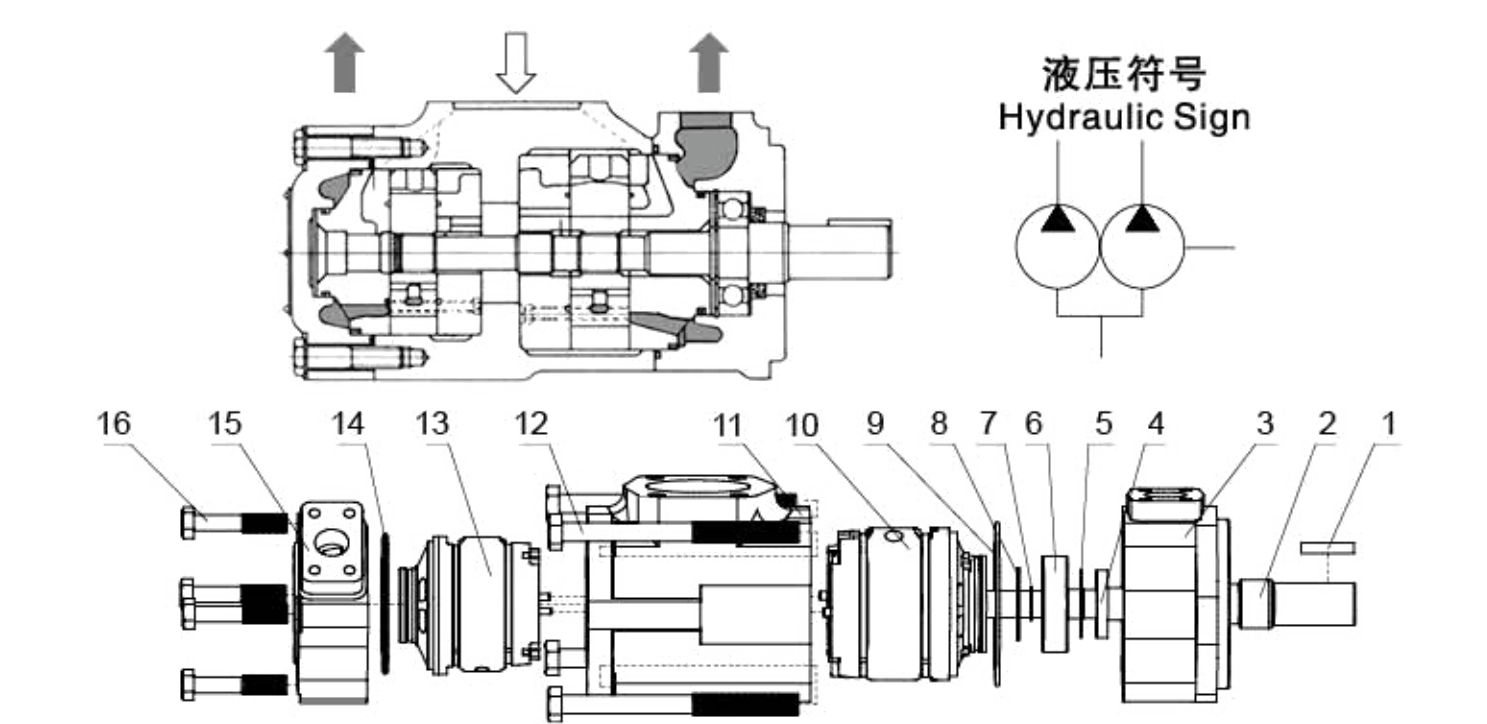

| 序號NO. | 名稱Part | 數量Qty |
| 1 | 平鍵straight key | 1 |
| 2 | 軸shaft | 1 |
| 3 | 前蓋front cover | 1 |
| 4 | 油封shaft seal | 1 |
| 5 | 墊片gasket | 1 |
| 6 | 滾動軸承ball bearing | 1 |
| 序號NO. | 名稱Part | 數量Qty |
| 7 | 軸用彈性擋圈cir clip for shaft | 1 |
| 8 | 疊形擋圈pile type retainer | 1 |
| 9 | O型圈O ring | 1 |
| 10 | 前泵芯front cartridge | 1 |
| 11 | 泵體body | 1 |
| 12 | 六角頭螺栓hexagon headed bolt | 4 |
| 序號NO. | 名稱Part | 數量Qty |
| 13 | 后泵芯rear cartridge | 1 |
| 14 | O型圈Oring | 1 |
| 15 | 后蓋rear cartridge | 1 |
| 16 | 六角頭螺栓 hexagon headed bolt |
4 |
| (F3-) | 3525VQ 38 | A | 17 (F) | -1 | AB | 22 | R | ||
| 前注 Note |
系列號 Series |
▲軸端泵排量代號 Flow-Shaft end code |
油口連接 Port connections |
▲蓋端泵排量代號 Flow-Cover end code |
安裝形式 lnstallation type |
軸袖伸形式 Shaft type |
出油口位置 Outlet positions |
設計號 Design number |
旋轉方向 Rotation |
|
無標記
水-乙二醇
|
2520VQ | 10,12,14,15, 17,19,21,25 |
A-SAE 4螺栓法蘭 4-bolt flange |
2,3,4,5,6,7,8, 9,10,11,12,14 |
無標記
|
1-平鍵軸
|
見下表 See below |
20 |
(從泵的軸端看)
|
| 3520VQ | 21,25,30,32, 35,38,45 |
2,3,4,5,6,7.8, 9,10,11,12,14 |
|||||||
| 3525VQ | 21,25,30,32, 35,38,45 |
10,12,14,15, 17,19,21,25 |
|||||||
| 4520VQ | 42,45,50,57, 6o,66,75 |
2,3,4,5,6,7,8, 9,10,11,12,14 |
|||||||
| 4525VQ | 42,45,50,57, 60,66,75 |
10,12,14,15, 17,19,21,25 |
|||||||
| 4535VQ | 42,45,50,57, 60,66,75 |
21,25,30,32, 35,38,45 |
|||||||
