產品特點
1、采用液壓平衡的子母葉片結構及10葉片制的設計，壓力更高，最高達到21MPa。
2、采用浮動側板結構，可自動補償端面間隙，使泵在高壓下能保持較高的容積效率。
3、側板采用雙金屬材料，提高了抗咬合性能，使泵的使用壽命更長。

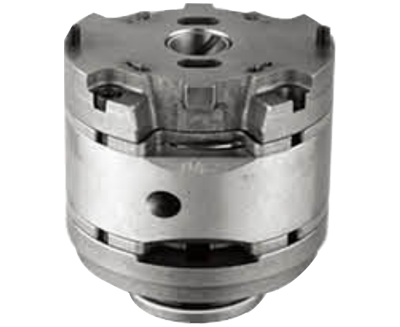

VQ系列泵芯
VQ系列泵芯
產品手冊適用于工程機械的高壓高性能子母葉片泵。
1、采用液壓平衡的子母葉片結構及10葉片制的設計，壓力更高，最高達到21MPa。
2、采用浮動側板結構，可自動補償端面間隙，使泵在高壓下能保持較高的容積效率。
3、側板采用雙金屬材料，提高了抗咬合性能，使泵的使用壽命更長。
| (F3-) | PC- | 25vQ | 19 | R | 10 |
| 前注 Note |
泵芯標記 Cartridge mark |
系列號 Series |
▲排量代號 Displacement |
旋轉方向 Hotation |
設計號 Design number |
|
無標記
|
PC-單泵泵芯、雙聯泵軸端泵芯
|
20vQ | 2.3.4,5,6.7,8, 9.10,11，12,14 |
(從泵的軸端看) (viewed from shaft end of pump) R-順時針旋轉 right hand for clockwise L-逆時針旋轉 left hand for counter- clockwisev |
10 |
| 25Q | 10.12.14.15.17, 19.21.25 |
||||
| 35vQ | 21,25,30,32,35, 38,45 |
||||
| 45VQ | 42,45.50,57,6O, 66,75 |

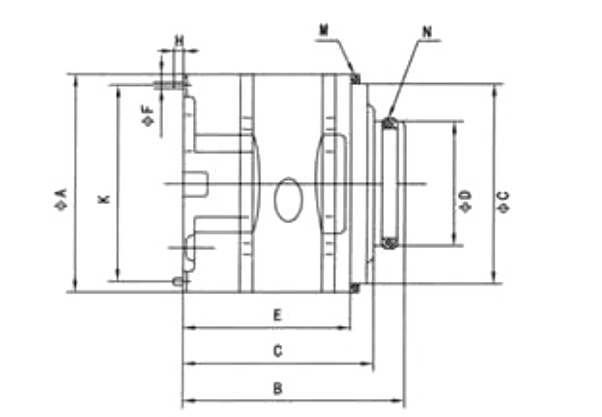

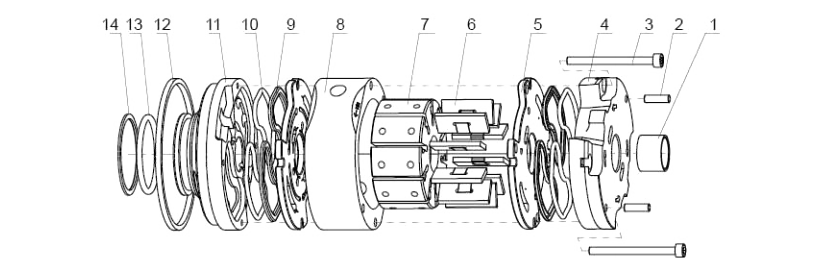

| 序號NO. | 名稱Part | 數量Qty |
| 1 | 滑動軸承Sliding bearing | 1 |
| 2 | 銷Pin | 2 |
| 3 | 內六角養柱頭螺釘 Hexagon socket head cap screws |
2 |
| 4 | 側板inlet support plate | 1 |
| 5 | 配油盤valve plate | 2 |
| 序號No. | 名稱Part | 數量Qty |
| 6 | 葉片vane kit | 10 |
| 7 | 轉子Rotor | 1 |
| 8 | 定子cam ring | 1 |
| 9 | 異形擋圈irregular shape retainer | 4 |
| 10 | O型圈O shape retainer | 4 |
| 序號NO. | 名稱Part | 數量Qty |
| 11 | 壓力側板outlet support plate | 1 |
| 12 | 擋圈 Retainer | 1 |
| 13 | O型圈O shape retainer | 1 |
| 14 | 擋圈Retainer | 1 |
