產品特點

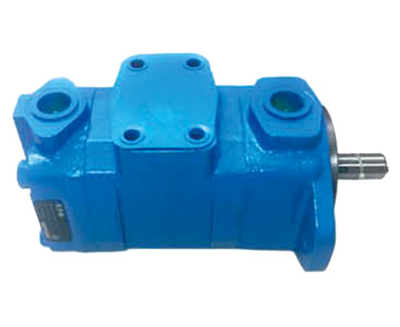

V2010,2020系列雙聯泵
V2010,2020系列雙聯泵
產品手冊| (F3-) | V2010 | -1 | F | 13 | S | 3 | S | -1 | CC | -12 | -R |
| 前注 Note |
系列號 Series |
安裝 Mounting |
進油口連接 lnlet port connections |
軸端泵排量代 Flow-Shaft end pump |
第一出油口 No.1 outlet port |
蓋端泵排量代號 Flow-cover end pump |
第二出油口 No.2 outlet port |
軸伸形式 Shaft type |
出油口位 Outlet positions |
設計號 Designnumber |
旋轉方向 Rotation |
| 無要求 省略 Omit if not required F3-: 氟橡膠 Viton seals |
v2010 | 1SAEB 2螺栓法蘭4" 止口 2 bolt flange 4rabbet 6 SAEC 2螺栓法蘭 3.25正 2 bolt flange 3.25" rabbet |
F-4 螺栓法蘭 bolt flange |
10,11,12,13 | S-1.062- 12UN 2Bthd |
1,2,3,4,5, 6,7 |
S-.750-16 St.Thd. |
-1平鍵軸
|
見下表 see below |
-12 |
(從泵的軸端看)
|
| v2020 | 6,7,8,9,10, 11,12,13 |
S-1.062 12 St.Thd. |
|||||||||
