產品特點
1、泵芯使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。
2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。
3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更優越。

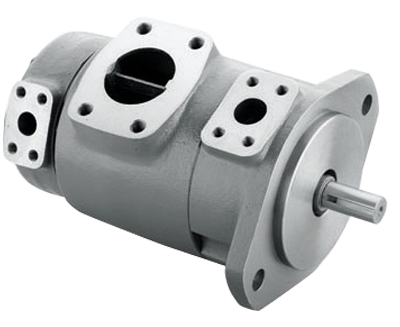

SQP系列雙聯泵
SQP系列雙聯泵
產品手冊本系列是專為低噪音工況而開發的高壓高性能子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程機械等要求噪音較低的液壓系統中。
1、泵芯使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。
2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。
3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更優越。
| (F3-) | SQP32 | -35 | -17 | -86 | CD | (F) | -(LH) | -18 |
| 前注、油液相深性 lnfuse front,oil intermiscibility |
系列號 Series |
▲排量代號軸端泵 Displacement code of shaft end pump |
▲排量代號蓋端泵 Displacement code of cover end pump |
軸伸形式 Shaft type |
油口位置 Portpositions |
安裝形式 lnstallation type |
旋轉方向 Rotation |
設計號 Design number |
|
無標記
|
SQP21 | 10.12,14.15.17, 19,21,25 |
2,3,4,5,6,7,8,9, 10,11,12,14 |
1-帶鍵直軸
|
見下表 See below |
無標記
|
(從泵的軸端看)
|
18 |
| SQP31 | 21,25.30,32,35, 38,45 |
2,3,4,5,6,7,8,9, 10,11,12,14 |
||||||
| SQP32 | 21,25,30,32,35, 38,45 |
10,12,14,15,17, 19,21,25 |
||||||
| SQP41 | 42,45,50,57,60, 66,75 |
2,3,4,5,6,7,8,9, 10,11,12,14 |
||||||
| SQP42 | 42,45,50,57,60, 66,75 |
10,12,14,15,17, 19,21,25 |
||||||
| SQP43 | 42,45,50,57,60, 66,75 |
21,25,30,32,35, 38,45 |
